陶瓷球磨機是球磨機的一種,其與一般球磨機區別就是它的襯板是由陶瓷制成的,其容量較小,適用于小批量物料的混合和研磨,即可干磨也可濕磨。

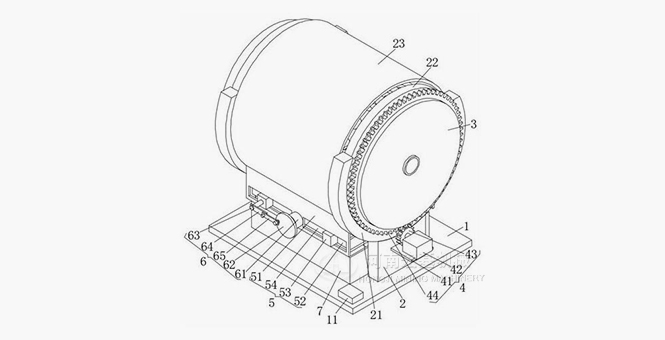

陶瓷球磨機結構組成:

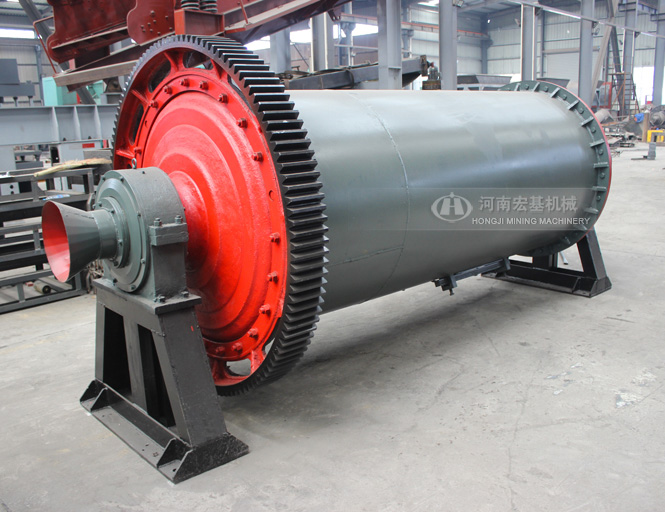

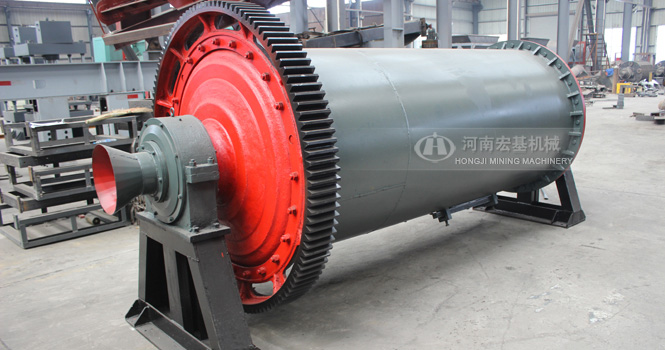

陶瓷球磨機為臥式筒形旋轉裝置,由給料部、出料部、回轉部、傳動部(減速機,小傳動齒輪,電機,電控)等主要部分組成。外沿齒輪傳動,兩倉,格子型球磨機。中空軸采用鑄鋼件,內襯可拆換,回轉大齒輪采用鑄件滾齒加工,筒體內鑲有耐磨襯板,具有良好的耐磨性。物料由進料裝置經入料中空軸螺旋均勻地進入磨機一倉,該倉內有階梯襯板或波紋襯板,內裝不同規格鋼球,筒體轉動產生離心力將鋼球帶到一定高度后落下,對物料產生重擊和研磨作用。物料在一倉達到粗磨后,經單層隔倉板進入二倉,該倉內鑲有平襯板,內有鋼球,將物料進一步研磨。粉狀物通過卸料箅板排出,完成粉磨作業。
型號 |
生產能力(噸/次) |
筒體轉速(r/min) |
電機功率 |
機重 |
TCQ910×1120 |
0.2 |
36 |
5.5-11 |
2.6 |
TCQ1200×1400 |
0.5 |
32 |
11-18.5 |
4.3 |
TCQ1500×1800 |
1 |
28 |
15-22 |
6.5 |
TCQ1800×2100 |
1.5 |
26 |
18.5-30 |
8.8 |
TCQ2100×2100 |
2.5 |
22 |
22-37 |
13 |
TCQ2200×2400 |
3 |
20 |
28-45 |
15 |
TCQ2500×2900 |
5 |
16 |
37-55 |
19 |
TCQ2800×3700 |
8 |
14.5 |
55-75 |
26 |
TCQ3000×3700 |
10 |
14 |
75-90 |
32 |
